產品介紹：風華常規貼片電容

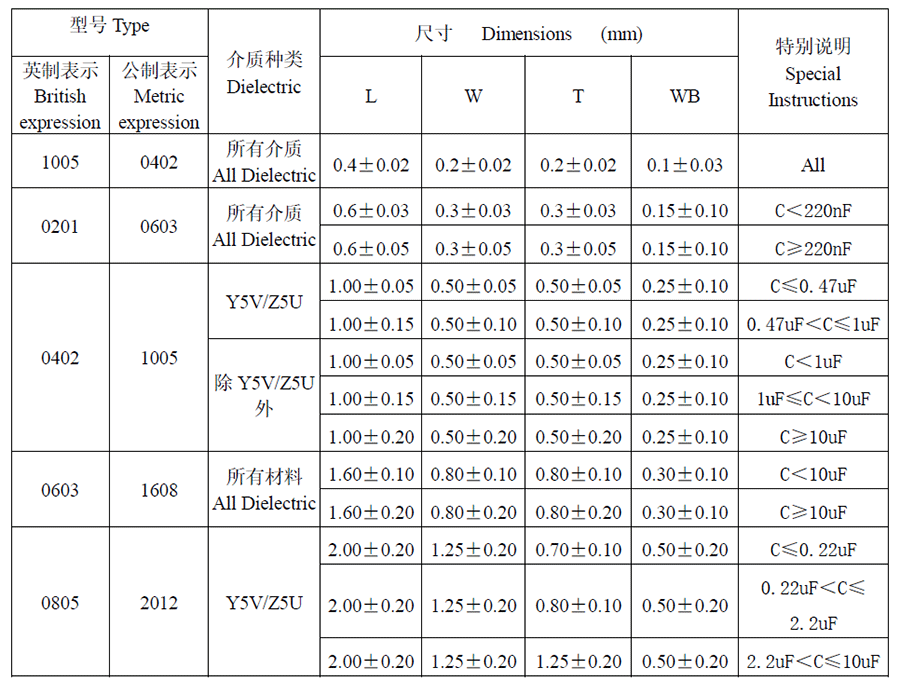

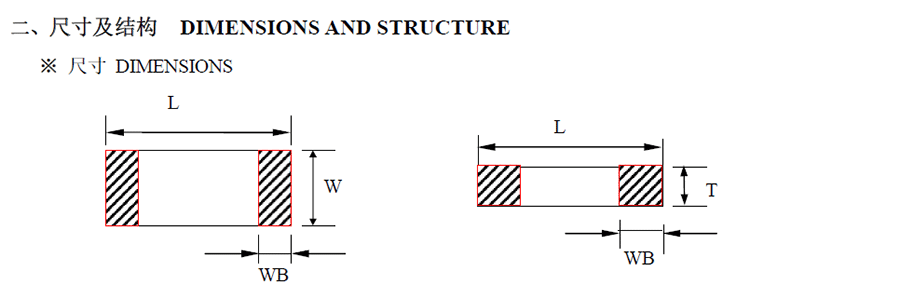

產品封裝：1005/0201/0402/0603/0805/1206/1210/1808/1812/2220/2225/3035
電容范圍：1nF~330uF
額定電壓：(DC)：4V~50V

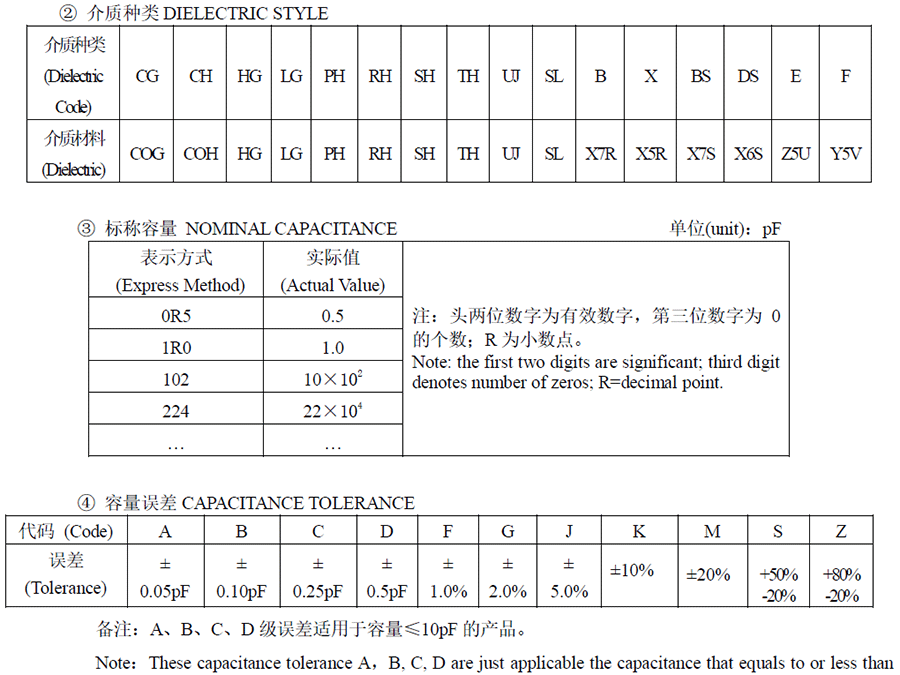

電容公差：A:±0.05pF;B:±0.10pF;D:±0.5pF;F:±1.0%; G:±2.0%;J:±5.0%;K:±10%;M:±20%;C:±0.25pF
電介質特性：COG/COH/X7R/X5R/X7S/X6S/Z5U/Y5V
安裝方式：表面貼裝
溫度范圍：-55℃~+125℃
包裝方式：膠帶卷盤
電容器及介質種類概述：
高頻類（通用型和溫度補償型）：
此類介質材料的電容器為Ⅰ類電容器，包括通用型高頻 COG、COH 電容器和溫度補償型高頻 HG、LG、PH、RH、SH、TH、UJ、SL 電容器。其中 COG、COH 電容器電性能最穩定，幾乎不隨溫度、電壓和時間的變化而變化，適用于低損耗，穩定性要求高的高頻電路；而HG、LG、PH、RH、SH、TH、UJ、SL 電容器容量隨溫度變化而相應變化，適用于低損耗、溫度補償型電路中。
X7R、X5R、X7S、X6S（大電容）：
此類介質材料的電容器為Ⅱ類電容器，具有較高的介電常數，容量比Ⅰ類電容器高，具有較穩定的溫度特性，適用于容量范圍廣，穩定性要求不高的電路中，如隔直、耦合、旁路、鑒頻等電路中。
Y5V（最大電容）：
此類介質材料的電容器為Ⅱ類電容器，是所有電容器中介電常數最大的電容器，但其容量穩定性較差，對溫度、電壓等條件較敏感，適用于要求大容量，溫度變化不大的電路中。
Z5U（介于 X7R 和 Y5V 之間）：
此類介質材料的電容器為Ⅱ類電容器，其溫度特性介于 X7R 和 Y5V 之間，容量穩定性較差，對溫度、電壓等條件較敏感，適用于要求大容量，使用溫度范圍接近于室溫的旁路，耦合等，低直流偏壓的電路中。
